مرحبًا يا من هناك! كمورد لمرشحات العزل الكهربائي ، تلقيت الكثير من الأسئلة مؤخرًا حول كيفية تحسين عرض النطاق الترددي لهذه الأجهزة الصغيرة الأنيقة. لذلك ، اعتقدت أنني سأجلس وأشارك بعض النصائح والحيل بناءً على تجربتي في الصناعة.
أولاً ، دعنا نتحدث عن النطاق الترددي ولماذا يهم. يشير عرض النطاق الترددي إلى نطاق الترددات التي يمكن للمرشح أن يمر بها الحد الأدنى من التوهين. بعبارات أبسط ، هو "عرض" نطاق التردد الذي يسمح به المرشح. بالنسبة للمرشح العازلة ، يكون وجود النطاق الترددي المناسب أمرًا بالغ الأهمية لأنه يحدد مدى قدرة المرشح على فصل الإشارات المطلوبة عن الضوضاء والتداخل غير المرغوب فيها.
فهم أساسيات المرشحات العازلة
قبل الغوص في تقنيات التحسين ، من المهم أن يكون لديك فهم أساسي لكيفية عمل المرشحات العازلة. تستخدم هذه المرشحات المواد العازلة ، والتي هي عازل يمكنها تخزين الطاقة الكهربائية في مجال كهربائي. عندما تمر الموجة الكهرومغناطيسية عبر مادة عازلة ، يمكن أن تتفاعل المادة مع الموجة بطريقة تسمح بترددات معينة بالمرور أثناء منع الآخرين.

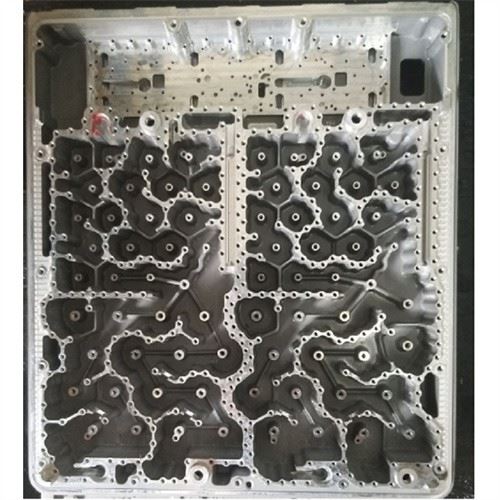

عادة ما تستخدم المرشحات العازلة في مجموعة متنوعة من التطبيقات ، مثلمرشح تجويف المحطة الأساسيةالأنظمة وأجهزة الاتصالات اللاسلكية وأنظمة الرادار. أنها توفر عدة مزايا على أنواع أخرى من المرشحات ، بما في ذلك الانتقائية العالية ، وفقدان الإدراج المنخفض ، وحجم مضغوط.
العوامل التي تؤثر على النطاق الترددي
هناك العديد من العوامل التي يمكن أن تؤثر على عرض النطاق الترددي للمرشح العازلة. فيما يلي بعض أهمها:
1. خصائص المواد العازلة
تلعب خصائص المواد العازلة المستخدمة في المرشح دورًا مهمًا في تحديد عرض النطاق الترددي. المواد العازلة المختلفة لها ثوابت عازلة مختلفة ، والتي تؤثر على كيفية تفاعل المادة مع الموجات الكهرومغناطيسية. يسمح ثابت العزل الكهربائي العالي عمومًا بعرض النطاق الترددي الأضيق ، في حين أن ثابت العزل الكهربائي السفلي يمكن أن يؤدي إلى نطاق ترددي أوسع.
2. الأبعاد المادية
الأبعاد المادية للمرشح ، مثل طولها وعرضها وارتفاعها ، لها أيضًا تأثير على النطاق الترددي. يمكن أن يؤدي تغيير أبعاد المرشح إلى تغيير ترددات الرنين للمرشح ، مما يؤثر بدوره على عرض النطاق الترددي. على سبيل المثال ، يمكن أن يؤدي زيادة طول المرشح إلى تقليل تردد الرنين وتوسيع نطاق النطاق الترددي.
3. آليات الاقتران
يمكن أن تؤثر طريقة المرشح على منافذ الإدخال والمخرجات أيضًا على عرض النطاق الترددي. هناك العديد من آليات الاقتران التي يمكن استخدامها ، مثل الاقتران السعة ، والاقتران الاستقرائي ، والاقتران المباشر. كل آلية اقتران لها خصائصها الخاصة ويمكن أن تؤثر على النطاق الترددي بطرق مختلفة.
4. درجة الحرارة
يمكن أن يكون لدرجة الحرارة أيضًا تأثير على عرض النطاق الترددي للمرشح العازل. مع تغير درجة الحرارة ، يمكن أن يتغير ثابت العزل الكهربائي للمادة ، مما قد يتسبب في تحول ترددات الرنين للمرشح. هذا يمكن أن يؤدي إلى تغيير في النطاق الترددي للمرشح.
تقنيات التحسين
الآن بعد أن نفهم العوامل التي تؤثر على عرض النطاق الترددي للمرشح العازلة ، دعونا نلقي نظرة على بعض تقنيات التحسين التي يمكن استخدامها لتحقيق النطاق الترددي المطلوب.
1. اختيار المواد العازلة الصحيحة
يعد اختيار المادة العازلة الصحيحة واحدة من أهم الخطوات في تحسين عرض النطاق الترددي للمرشح العازلة. كما ذكرنا سابقًا ، فإن المواد العازلة المختلفة لها ثوابت عازلة مختلفة ، والتي يمكن أن تؤثر على النطاق الترددي. عند اختيار مادة عازلة ، من المهم مراعاة المتطلبات المحددة لتطبيقك ، مثل النطاق الترددي المطلوب وفقدان الإدراج واستقرار درجة الحرارة.
2. ضبط الأبعاد المادية
هناك طريقة أخرى لتحسين عرض النطاق الترددي للمرشح العازلة وهي ضبط أبعاده المادية. يمكن القيام بذلك عن طريق تغيير الطول أو العرض أو ارتفاع المرشح. ومع ذلك ، من المهم أن نلاحظ أن تغيير الأبعاد المادية للمرشح يمكن أن يؤثر أيضًا على معلمات الأداء الأخرى ، مثل فقدان الإدراج وفقدان العودة. لذلك ، من المهم تحقيق التوازن بعناية في المقايضات بين عرض النطاق الترددي ومعلمات الأداء الأخرى.
3. تحسين آليات الاقتران
يمكن أيضًا تحسين آليات الاقتران المستخدمة في المرشح لتحقيق النطاق الترددي المطلوب. على سبيل المثال ، من خلال ضبط السعة أو الحث لعناصر الاقتران ، يمكن ضبط عرض النطاق الترددي للمرشح. من المهم أن نلاحظ أنه ينبغي تصميم آليات الاقتران لتقليل فقدان الإدراج وفقدان العودة مع تحقيق النطاق الترددي المطلوب.
4. تعويض درجة الحرارة
لتقليل تأثير درجة الحرارة على عرض النطاق الترددي للمرشح ، يمكن استخدام تقنيات تعويض درجة الحرارة. تتمثل إحدى التقنيات الشائعة في استخدام مادة عازلة تعويض درجة الحرارة ، والتي لها ثابت عازل مستقر على مدى درجة حرارة واسعة. تقنية أخرى تتمثل في استخدام بيئة تسيطر عليها درجة الحرارة للحفاظ على المرشح في درجة حرارة ثابتة.
الاختبار والتحقق
بمجرد تحسين عرض النطاق الترددي للمرشح العازل الخاص بك ، من المهم اختبار أدائها والتحقق من صحة. يمكن القيام بذلك باستخدام محلل شبكة ، والذي يمكنه قياس فقدان الإدراج ، وفقدان العودة ، وعرض النطاق الترددي للمرشح. من خلال مقارنة النتائج المقاسة بالمواصفات المطلوبة ، يمكنك تحديد ما إذا كان المرشح يفي بمتطلبات التطبيق الخاص بك.
خاتمة
يعد تحسين عرض النطاق الترددي للمرشح العازلة عملية معقدة تتطلب فهمًا شاملاً للعوامل التي تؤثر على عرض النطاق الترددي وتقنيات التحسين التي يمكن استخدامها. من خلال اختيار المادة العازلة بعناية ، وضبط الأبعاد المادية ، وتحسين آليات الاقتران ، وتنفيذ تقنيات تعويض درجة الحرارة ، يمكنك تحقيق النطاق الترددي المطلوب مع الحفاظ على معلمات الأداء المهمة الأخرى.
إذا كنت مهتمًا بمعرفة المزيد عنهامرشح العزل الكهربائيأو لديك أي أسئلة حول تحسين عرض النطاق الترددي للمرشح الخاص بك ، من فضلك لا تتردد في الاتصال بنا. نحن هنا لمساعدتك في العثور على أفضل حل لتطبيقك.
مراجع
- "RF و Microwave Filter Handbook" من تأليف Matthaei و Young و Jones
- "مرشحات الميكروويف لأنظمة الاتصالات: الأساسيات والتصميم والتطبيقات" بقلم Zaki N. Cendes
